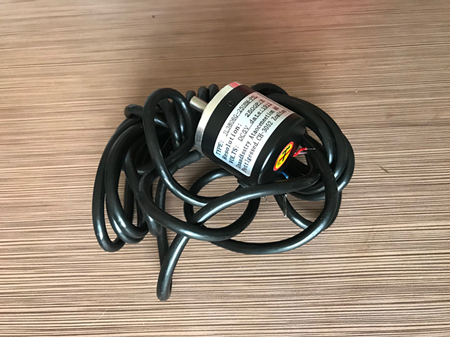

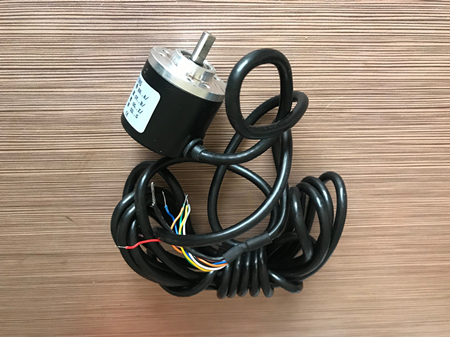

拉繩編碼器怎么和PLC端接線？由于受PLC模塊的限制，因?yàn)镻LC模塊的工作原理不同，應先查看模塊接收拉繩編碼器信號的類型，查找接線原理圖，因?yàn)槊總�(gè)品牌的PLC的接線是不同的，以西門子1200CPU1211的接線圖，它支持的信號種類較多，在操作中可以提前在軟件中設置需求類型的拉繩編碼器，對應的接線有所不同。
對于沒有PLC對應類型的傳感器，例如PLC需要NPN型傳感器，但手里只有PNP型的傳感器，又改如何接線呢？如： NPN就是輸出低電平，PNP就是輸出高電平，也就是說對于PLC來說，PLC支持NPN，就是要編碼器給PLC一個低電平。那么由于我們的編碼器是PNP，輸出高電平，這樣就不能直接給PLC，那就需要讓PNP編碼器控制一個中間繼電器，再由中間繼電器輸入到PLC即可。
我們常用的脈沖型差分信號編碼器配置一款位移數顯儀表，在數顯儀表中連接中間繼電器，設置為常開或常閉，實際這樣是很簡單的原理，采用此種方式可控制電磁閥關閉、時間繼電器等。
|
