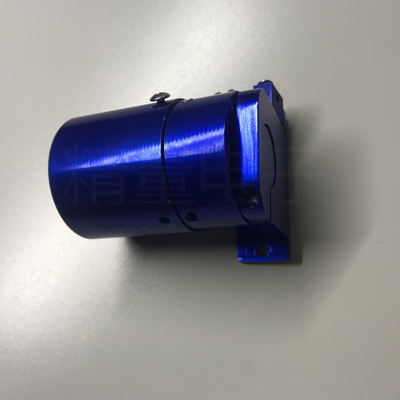

精密電位器輸出拉繩式位移傳感器通過電位器元件將機械位移轉換成與之成線性或任意函數關系的電阻或電壓輸出。是一種小型拉繩位移傳感器它非常適合安裝位置非常狹小空間的測試控制或應用。普通直線電位器和圓形電位器都可分別用作直線位移和角位移測量。但是，為實現測量位移目的而設計的電位器，要求在位移變化和電阻變化之間有一個確定關系。電位器式拉線位移傳感器的可動電刷與被測物體相連。
精量電子替代美國進口精密電位器輸出拉繩式位移傳感器的阻值的變化量反映了位移的量值，阻值的增加還是減小則表明了位移的方向。通常在電位器上通以電源電壓，以把電阻變化轉換為電壓輸出。線繞式電位器由于其電刷移動時電阻以匝電阻為階梯而變化，其輸出特性亦呈階梯形。如果這種位移傳感器在伺服系統中用作位移反饋元件，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。精密電位器式拉線傳感器的另一個主要缺點是易磨損。它的優點是：結構簡單，輸出信號大，使用方便，價格低廉。
替代美國進口精密電位器輸出拉繩式位移傳感器也可應用在極惡劣的工業環境中，不易受油漬、溶液、塵�；蚱渌廴镜挠绊�，IP防護等級在IP54以上。此外，電位器采用美國進口元器件，因而它能應用在高低溫和高振蕩的環境中。電位器輸出信號為位移值，即使電源中斷、重接，數據也不會丟失，更無須重新歸零。實現絕對值信號。
替代美國進口精密電位器輸出拉繩式位移傳感器輸出0~10k電阻信號，通過位移速度可以精確測量位移量，由于電阻式輸出信號輸出的是真正的值,而不是比例的或經放大處理過的信號,所以不存在信號漂移或變值的情況,更不用定期去標定。精密電位器輸出拉線距離編碼器應用精密的導電塑料電位器提供一個精確的電阻分壓器反饋信號，用于位移量為380mm~500mm的位移測量。精度可以達到±0.15%，重復性可以達到±0.005%，可以通過輔助的卡夾在安裝時容易的調整安裝角度。
|
