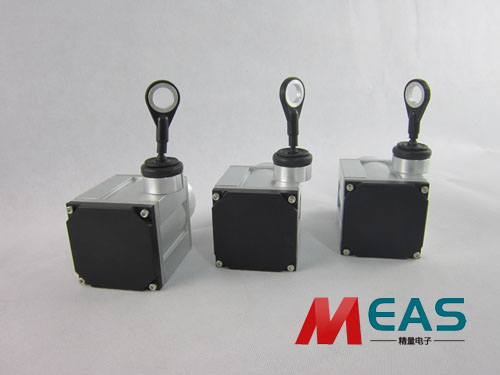

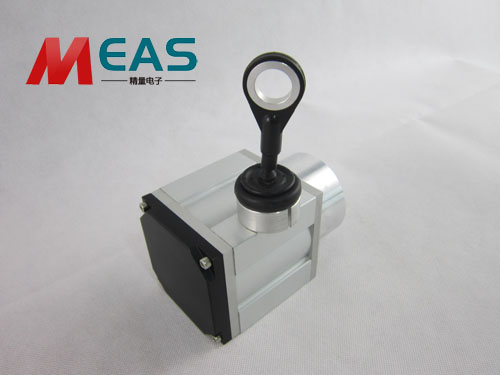

拉繩位移傳感器在運行中，位移傳感器安裝在固定位置，牽引繩附著在運動物體上。繩子的直線運動與運動物體的運動軸成一條直線。當運動發生時，拉繩子拉伸和收縮。內部彈簧確保拉繩的拉力保持不變。螺紋輪轂驅動精密旋轉電感器旋轉，輸出與拉繩距離成正比的電信號。
測量輸出信號可以得到運動物體的位移、方向或速度。在運行中，牽引繩式位移傳感器安裝在固定位置，牽引繩附著在運動物體上。繩子的直線運動與運動物體的運動軸成一條直線。當運動發生時，拉繩子拉伸和收縮。內部彈簧確保拉繩的拉力保持不變。螺紋輪轂驅動精密旋轉電感器旋轉，輸出與拉繩距離成正比的電信號。測量輸出信號可以得到運動物體的位移、方向或速度�！�
1、安裝沒有按照傳感器廠家要求正確安裝，精量電子公司在出廠都帶有安裝支架，附有安裝使用說明書，安裝偏差過大時導致精度誤差的關鍵。為減小系統測量阿貝誤差及傳感器使用壽命，拉繩位移傳感器在安裝使用過程中應注意拉繩運行方向與出線口方向保持水平。如果傳感器量程較大并且水平安裝時，應考慮拉繩自重導致的問題。
2、測量行程長度決定測試的精度，有些用戶采用10米甚至20米拉繩位移傳感器，精度還要求很高，但是10米的距離對于拉線繩來說誤差就比較大了，因?yàn)槌L(zhǎng)的距離會有很多的因素影響精度，比如垂直使用時拉繩拉出10米的距離，會有外部力對拉線繩造成擺動，所以選擇產品時，必須要考慮自己應用的場合。
3、上位機控制造成的誤差，如拉線編碼器輸出信號線的長度，或者輸出線未經傳感器廠家允許私自加長信號線的，這樣會造成屏蔽失效而造成外界對編碼器的干擾，使精度誤差增大。
4、拉繩傳感器內部原因造成的精度誤差，由于拉線傳感器內部采用滑動電阻器及驅動模塊，在長期使用后造成的精度偏差，這樣就需要每年對傳感器進行標定校準一次。
|
