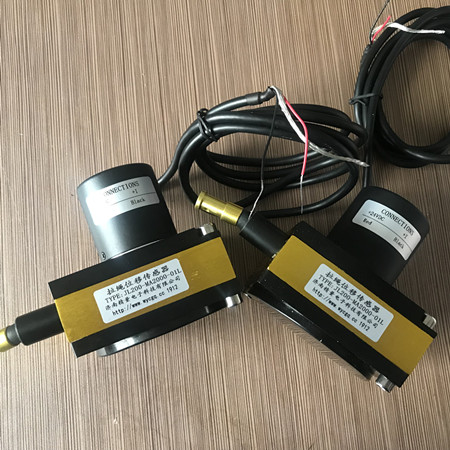

內置式拉繩位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，可以是增量編碼器，絕對編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。下面就讓精量電子科技小編來為大家介紹一下內置式拉繩位移傳感器的原理及線性制：
內置式拉繩位移傳感器的原理：
1、拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮安裝在液壓缸支撐球面軸承與端部法蘭之間，通過鋼絲繩與活塞桿相連接，當液壓?jiǎn)㈤]機的活塞桿處于上限時，鋼絲繩纏繞在收繩器的線輪上，外伸時鋼絲繩隨著活塞桿的移動被拉出，帶動線輪旋轉。
2、同時與線輪同軸安裝的卷簧被卷緊在鋼帶輪上始終處于蓄力的狀態。當活塞桿回縮時依靠彈簧的蓄力帶動線輪旋轉，使鋼絲繩始終以張進狀態被回收卷繞在在線輪上。由于線輪一端通過聯軸器與編碼器相連接，同步旋轉。
3、從而完成從活塞桿伸縮直線位移量到編碼器旋轉產生的信號轉換過程,通過專用電纜將信號傳至智能儀表或PLC控制系統,實現閘門自動控制.并輸出上下極限開關量信號,供控制系統使用。極限位置全量程可調.
內置式拉繩位移傳感器的線性制:
傳感器的實際靜態特性輸出是條曲線而非直線。在實際工作中，為使儀表具有均勻刻度的讀數，常用一條擬合直線近似地代表實際的特性曲線、線性度（非線性誤差）就是這個近似程度的一個性能指標。擬合直線的選取有多種方法。如將零輸入和滿量程輸出點相連的理論直線作為擬合直線；或?qū)⑴c特性曲線上各點偏差的平方和為小的理論直線作為擬合直線，此擬合直線稱為小二乘法擬合直線。
以上所述就是內置式拉繩位移傳感器的原理及線性制的介紹，希望今天講到知識可以幫助到大家。
|
